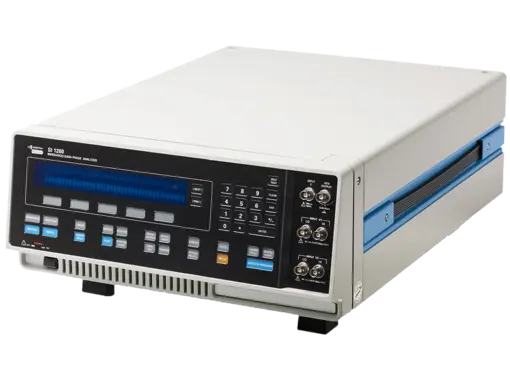

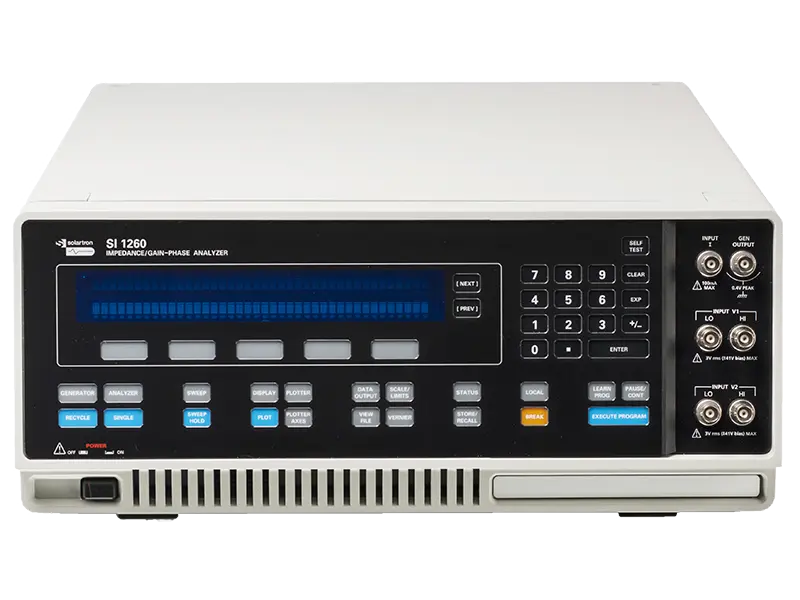

Ametek/Solartron 1260A

מנתחי תגובת תדר FRA – Frequency Response Analyzer מודדים את ספקטרום המוצא של מערכת ביחס לאות עירור (Stimulus), ומאפשרים לאפיין באופן מדויק את ההתנהגות הדינמית של המערכת הנבדקת.

המדידה מבוססת על ניתוח הקשר בין המשרעת (Magnitude) והמופע (Phase) של אות הכניסה ואות המוצא כתלות בתדר.

ניתן לבצע מדידות עם מגוון רחב של חיישנים ומקורות אות, כולל חיישנים אקוסטיים כגון מיקרופונים וסונאר, חיישנים מכניים כגון מדי תאוצה ומתמרי תזוזה, חיישנים אופטיים כגון Photodetectors ומערכות חשמליות ואלקטרוניות.

המערכת מתאימה למגוון רחב של יישומים, בהם Electrochemical Impedance Spectroscopy ‏(EIS), אפיון חומרים, מערכות בקרה לתעשיית התעופה והחלל, תכנון מגברים אלקטרוניים, פיתוח ספקי כוח וניתוח רעידות.

תכונות עיקריות

• מנתח Impedance מתקדם ונפוץ למחקר ופיתוח

• טווח תדרים רחב במיוחד של 10µHz עד 32MHz – יותר מ־12 עשורים

• טווח מדידת עכבה של 100mΩ עד 100TΩ בשילוב ממשק 1296A Dielectric Interface

• אפשרות לביצוע ניסויי DC במצבי Potentiostatic ו־Galvanostatic באמצעות 1287A Electrochemical Interface

• שליטה באמצעות תוכנת SMaRT, עם אפשרות לעבודה גם עם ZPLOT

• דיוק גבוה במיוחד במדידות Impedance

דגם 1260A

• טווח תדרים: 10µHz עד 32MHz

• מחולל: מתח וזרם

• צורת גל: Sine

• מתח AC מרבי: 3V RMS עד 10MHz; ‏1V RMS מעל 10MHz

• מתח DC מרבי: ±40.95V

• ערוצי מדידה: ערוץ זרם אחד ושני ערוצי מתח

• מדידה סימולטנית של ערוצים: כן

• דיוק Transfer Function מיטבי: 0.2%, ‏0.2°

• הגנת כניסה: עד 46V

• טווחי מתח: 30mV, ‏300mV, ‏3V

• מתח מדידה מרבי: 5V Peak

• מחולל זרם: עד 60mA RMS בתדרים של עד 10MHz ועד 20mA RMS מעל 10MHz

• זרם DC: עד ±100mA

• מדידת זרם: עד 100mA Peak

דגמים נוספים

1255B

• טווח תדרים: 10µHz עד 1MHz

• מתח AC מרבי: 3V RMS

• מתח DC מרבי: ±40.95V

• שני ערוצי מדידת מתח

1250E

• טווח תדרים: 10µHz עד 65kHz

• מתח AC מרבי: 10V RMS

• מתח DC מרבי: ±10.22V

• תמיכה ב־Sine, Square ו־Triangle

• Harmonic Analysis

• מדידת מתח עד 500V Peak

1253A

• טווח תדרים: 10µHz עד 20kHz

• מתח AC מרבי: 10V RMS

• מתח DC מרבי: ±10.22V

• תמיכה ב־Sine, Square ו־Triangle

• Harmonic Analysis

• מדידת מתח עד 500V Peak
