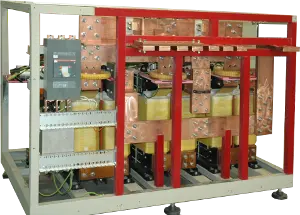

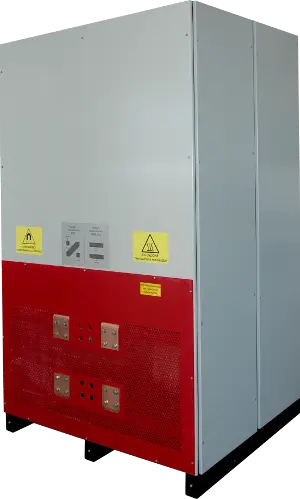

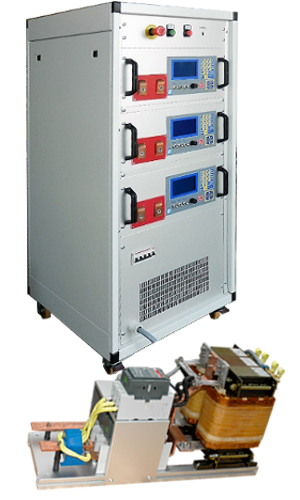

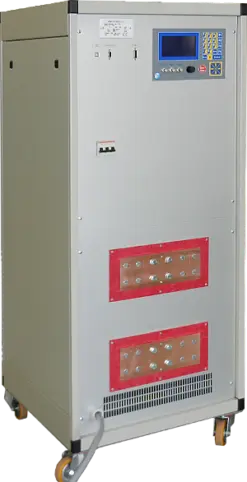

ZENONE GI-SE Series

סדרות Galileo GI ו־SI כוללות מחוללי זרם קבוע סטטיים AC/DC, המיועדים ליישומי בדיקה הדורשים זרמים גבוהים, יציבות ודיוק. הסדרות מכסות טווח זרמים של 900A עד 40kA ובהספקים של 5kVA עד 300kVA.

ניתן לסנכרן מספר יחידות ליצירת מערכות רב־פאזיות או לחבר אותן במקביל לקבלת הספק כולל של עד 1MVA.

המערכות מספקות זרם AC יציב במגוון תנאי עומס, בטווח תדרים של 40–200Hz, עם אפשרות ליצירת צורות גל סינוסואידליות או שרירותיות (Arbitrary Waveforms). עד שלושה טווחי זרם, עם מעבר ידני או אוטומטי ביניהם, מאפשרים להשיג דיוק גבוה לאורך טווח העבודה.

ממשק משתמש מודרני עם מסך LCD גדול מאפשר הגדרה ותפעול פשוטים. לתפעול מרחוק ולשילוב במערכות בדיקה אוטומטיות קיימים ממשקי RS485 ו־RS232, עם אפשרויות USB, ‏LAN או סיב אופטי. כניסה אנלוגית מאפשרת שימוש במערכת כמגבר הספק, ו־8 כניסות/יציאות דיגיטליות ניתנות לתכנות מאפשרות שילוב בקווי בדיקה אוטומטיים.

המערכות מתאימות במיוחד למעבדות, קווי ייצור ומערכות לבדיקות סופיות של מוצרים ורכיבים חשמליים.

תכונות עיקריות

• זרם יציאה מ־900A עד 40kA

• הספק מ־5kVA עד 300kVA

• תדר יציאה: 40–200Hz

• חיבור במקביל להספק כולל של עד 1MVA

• רוחב פס גדול מ־500Hz

• עבודה בזרם מרבי Imax למשך עד 2 שניות

• עבודה רציפה עד 1/3 מ־Imax

• אפשרות לסנכרון ליצירת מערכות רב־פאזיות

• זווית התחלה (Start Angle) ניתנת לתכנות

• עד 3 טווחי זרם לקבלת דיוק משופר

• צורות גל סינוסואידליות או Arbitrary

• אפשרות עבודה כ־Power Amplifier

• דיוק טוב מ־0.3%

• THD נמוך מ־0.3%

• Timer Sequencer החל מ־1ms, עם עד 30 שלבים

• מדידת זמן ניתוק (Trip Time)

• יציאה צפה (Floating Output)

• שליטה מהפאנל הקדמי, ממשקי תקשורת או כניסות בקרה

• תוכנת PC לשליטה במערכת

• זמינה במבנה Table Rack, ‏19" Built-in Rack, ‏Cabinet או Open Frame
