מפיץ מורשה בישראל ארץ ייצור: גרמניה

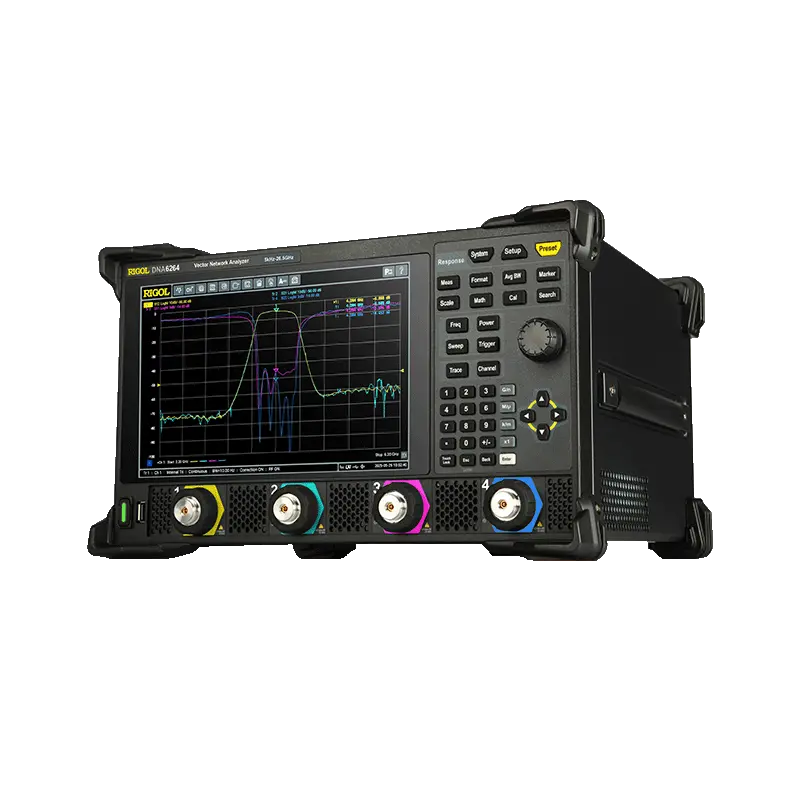

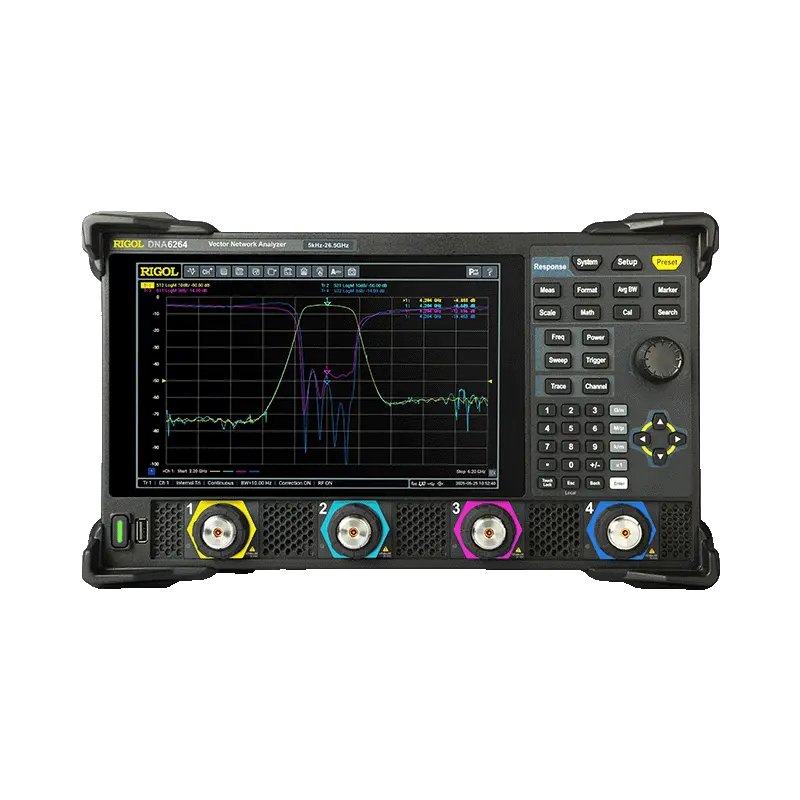

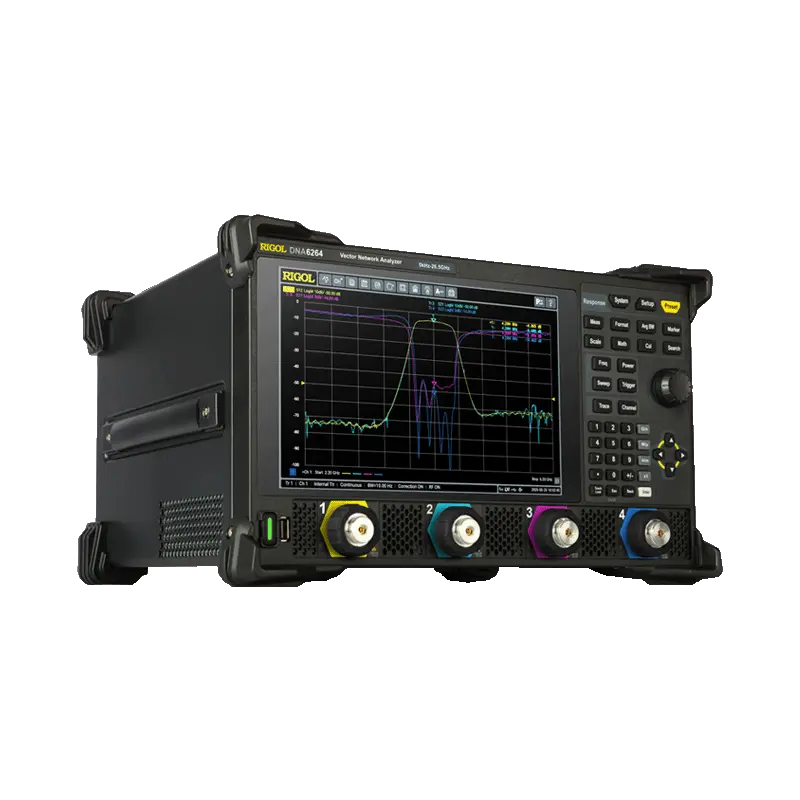

Rigol DNA6000

2 או 4 ערוצים, מנתח רשתות וקטורים, 5KHz - 8.5GHz, 14GHz, 20GHz, 26.5GHz

1 / 3

המחיר נקבע לפי תצורה

הציוד מוצע בכמה תצורות ואביזרים. בהצעה תקבלו מחיר, זמן אספקה ותצורה מומלצת ליישום שלכם.

בקשת הצעת מחיר

שיחה עם מהנדס WhatsApp

ports
- 4
Frequency Range
- 5 kHz ~ 26.5 GHz
Connector
- 3.5mm (m)

שילוב זה אינו קיים.

הורדת דף נתונים

יבואן ומפיץ מורשה, אחריות יצרן
ייעוץ טכני בעברית לפני ואחרי הרכישה
מכשיר חדש באריזה מקורית מהיצרן

מנתח רשתות וקטורים DNA6000 הוא הבחירה האידיאלית למעבדה ולקו הייצור שלכם. מבנהו השולחני המוצק מספק מדידות יציבות ואמינות, מה שהופך אותו למושלם למשימות בדיקה ארוכות טווח וחוזרות על עצמן. בין אם אתם מנקים ניפוי באגים במכשירים במחקר ופיתוח או מבצעים בקרת איכות בקו הייצור, הוא מאפיין במדויק את ביצועי רכיבים כמו מסננים, מגברים וכבלים. אפשרויות קישוריות רבות גם מפשטות חיבורים ובדיקות אוטומטיות, מה שהופך אותו לשותף אמין בתהליך העבודה היומיומי שלכם.

גלה את מנתח רשתות הווקטורים מסדרת DNA6000

טווח תדרים רחב עבור יישומים מגוונים

מנתח זה, המספק טווח תדרים מ -5 קילוהרץ עד 26.5 גיגה-הרץ עם 4 או 2 יציאות בדיקה , מכסה במדויק את דרישות הבדיקה, החל מרכיבים פסיביים בסיסיים ועד לניתוח קבוע דיאלקטרי של חומרים וחיבורים במהירות גבוהה.

ביצועים ויציבות מעולים

השג אפיון מדויק עם טווח דינמי רחב ‎120 dB‎ ורעש עקבות נמוך, תוך הבטחת יציבות גם בעת בדיקת התקני דיכוי גבוה.

כלי ניתוח מתקדמים מובנים

האץ את זרימת העבודה שלך בעזרת כלים משולבים חיוניים, כולל Pass/Fail, מדידת SWR, תרשימי Smith ו־TDR - מושלם הן למעבדה והן לרצפת הייצור.

ביצועי DUT מדוייקים באמצעות De-embedding

קבל תמונה אמיתית של ביצועי ה־DUT שלך. פונקציות ‎Fixture Removal‎ ו־‎De-embedding‎ מסירות את השגיאות הנגרמות מכבלים ומתאמים, ומאפשרות לקבל את פרמטרי ‎S‎ האמיתיים הנדרשים לניתוח מדויק.

תהליך כיול ידידותי למשתמש

לא עוד ניחושים. אשף הכיול שלנו, מנחה אותך שלב אחר שלב, מנחה איך להשיג הגדרות מדויקות ומכוילות תוך שניות.

כיול מכני או אלקטרוני

בחר את הדיוק של ערכות הכיול המכניות העמידות שלנו או את המהירות והעקביות של מודולי הכיול האלקטרוני (E-Cal) שלנו כדי למקסם את יעילות הבדיקה.

תמיכה מלאה באביזרים משלימים

תחילת עבודה מהירה יותר בזכות מערכת אביזרים מקיפה, פתרון מלא במקום אחד לביצוע בדיקות אמינות.

תאימות מלאה לשילוב מיידי

שדרג בקלות את מערכת הבדיקות שלך. בזכות תמיכה בתקן ‎SCPI‎ ותאימות למערך הפקודות המקובל, ניתן לשלב את היחידה במערכות אוטומטיות קיימות ללא צורך בכתיבת קוד מחדש.

Model	Ports	Frequency Range	Connector	Price
DNA6264	4	5 kHz ~ 26.5 GHz	3.5mm (m)	Get a Quote
DNA6262	2	5 kHz ~ 20 GHz	3.5mm (m)	Get a Quote
DNA6204	4	5 kHz ~ 20 GHz	3.5mm (m)	Get a Quote
DNA6202	2	5 kHz ~ 20 GHz	3.5mm (m)	Get a Quote
DNA6144	4	5 kHz ~ 14 GHz	N (f)	Get a Quote

מסמכים להורדה

DNA6000_DataSheet_EN.pdf

DNA6000_UserGuide_EN.pdf

צריכים מסמך נוסף? מפרט מלא, תעודת התאמה או מדריך למשתמש: בקשו מאיתנו
