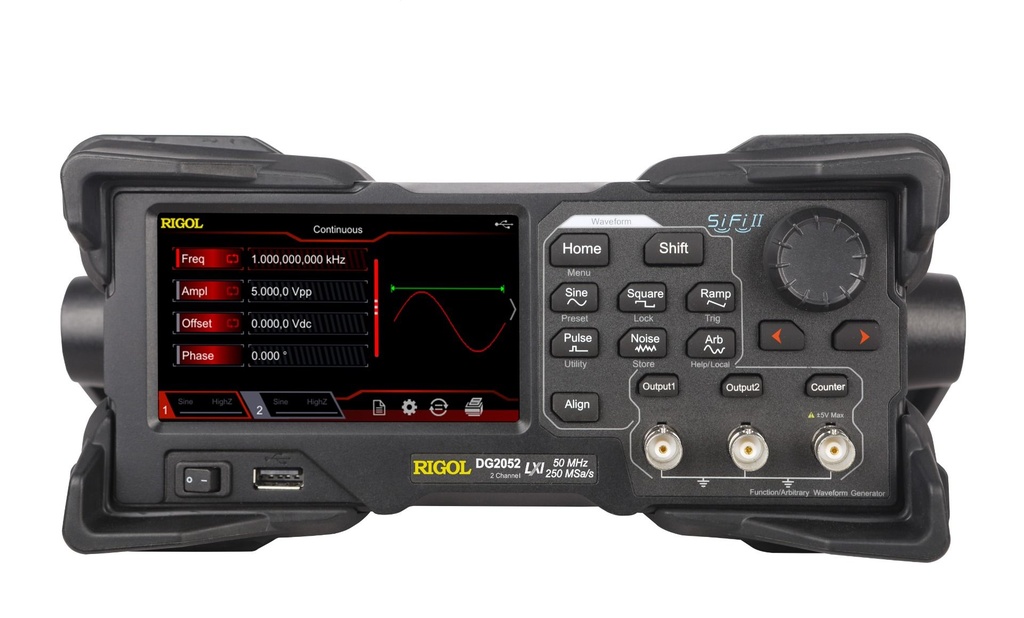

Rigol DG2072

סדרת RIGOL DG2000 היא סדרת מחוללי אותות דיגיטליים בתדר של עד 100MHz וברזולוציה של 16 ביט, המאפשרת הפקת מגוון רחב של צורות גל תוך שמירה על נאמנות גבוהה לאות. הסדרה מציעה יכולות סינון מתקדמות וטכנולוגיית SiFi II, לקבלת אותות מדויקים ואיכותיים במגוון רחב של יישומים.

ה-RIGOL DG2072 הוא מחולל פונקציות ומחולל אותות שרירותיים (Function / Arbitrary Waveform Generator) בעל 2 ערוצים, רוחב פס מרבי של 70MHz, קצב דגימה של 250MSa/s וזיכרון בעומק של 16Mpts.

מאפיינים עיקריים

• טכנולוגיית SiFi II (Signal Fidelity II) הייחודית של RIGOL – הפקת צורות גל שרירותיות נקודה אחר נקודה, לשחזור מדויק של האות ללא עיוות, עם קצב דגימה מדויק ומתכוונן ו-Jitter נמוך של עד 200ps בכל צורות הגל, כולל Sine ו-Pulse.

• עומק זיכרון של 16Mpts לכל ערוץ עבור צורות גל שרירותיות.

• שני ערוצים כסטנדרט בעלי ביצועים זהים, המאפשרים עבודה כשני מקורות אות עצמאיים.

• יציבות תדר גבוהה של ±1ppm ורעש פאזה נמוך של ‎-105dBc/Hz.

• מחולל הרמוניות מובנה עד הרמוניה מסדר 8.

• מונה תדרים מובנה בעל 7 ספרות/שנייה ורוחב פס של 240MHz.

• עד 160 צורות גל שרירותיות מובנות, המתאימות למגוון יישומים בתחומי ההנדסה, אלקטרוניקה רפואית, אלקטרוניקה לרכב, עיבוד מתמטי ותחומים נוספים.

• קצב דגימה של עד 250MSa/s ורזולוציה אנכית של 16 ביט.

• אפשרות לעריכת רצפים של צורות גל שרירותיות (Arbitrary Waveform Sequence).

• אפשרות ליצירת צורות גל שרירותיות באמצעות תוכנת מחשב.

• מגוון פונקציות אפנון אנלוגיות ודיגיטליות: AM, FM, PM, ASK, FSK, PSK ו-PWM.

• פונקציית Waveform Combine כסטנדרט, המאפשרת שילוב של צורות גל מוגדרות עם צורות גל בסיסיות.

• פונקציית Channel Tracking כסטנדרט – מאפשרת סנכרון ועדכון הפרמטרים של שני הערוצים בהתאם להגדרות המשתמש.

• ממשקי תקשורת כסטנדרט: USB Host, USB Device ו-LAN (LXI Core 2011 Device).

• תמיכה ב-USB-GPIB.

• מסך מגע צבעוני TFT בגודל 3 אינץ'.

• תמיכה ביציאות RS232, PRBS ו-Dual-Tone.
