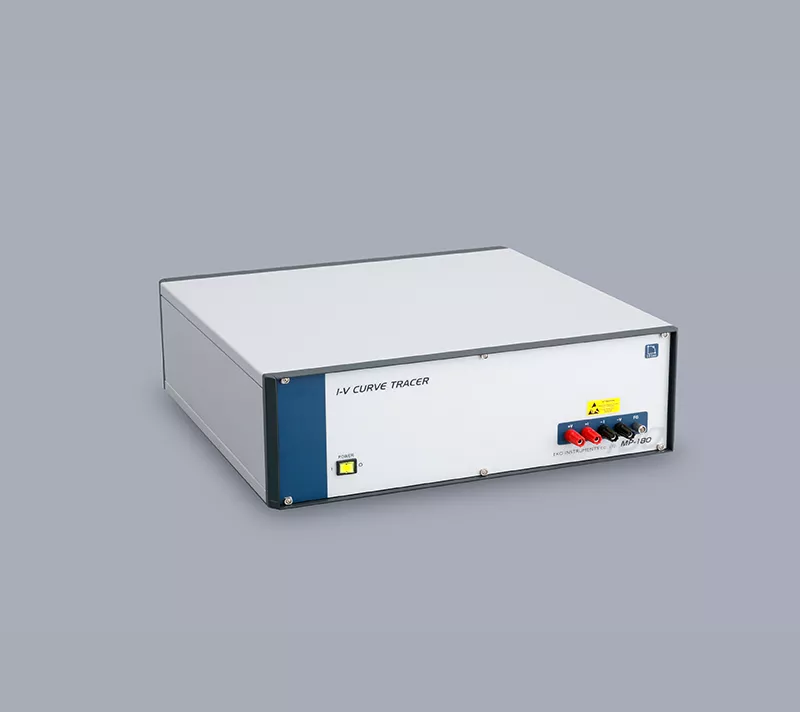

EK0 - MP-180

MP-180 I-V Tracer היא מערכת מדידה מתקדמת למחקר, פיתוח ובקרת איכות של תאים פוטו־וולטאיים (PV). המערכת מתאימה לבדיקה ואפיון של מגוון רחב של תאים סולאריים, מסוגים ובגדלים שונים.

בשילוב עם Sun Simulator רציף או פולסי, ניתן לבצע מדידות עקומת I-V באופן אוטומטי. פונקציית Trigger מובנית מאפשרת סנכרון עם Flash Simulator או שליטה על ה־Shutter של מדמה השמש לקבלת מדידות מדויקות וחוזרות.

ה־MP-180 מופעל באמצעות מחשב ותוכנה ייעודית המאפשרת הצגת תוצאות המדידה, ניהול נתונים וחישוב פרמטרים אופייניים של התא הסולארי, כולל Rs – התנגדות טורית ו־Rsh – התנגדות מקבילית.

באמצעות יחידות מיתוג אופציונליות ניתן לבנות מערכות מדידה רב־ערוציות המשלבות מספר תאי PV, פירנומטרים, צמדים תרמיים (Thermocouples) וחיישני טמפרטורה מסוג Platinum Resistance.

תכונות עיקריות

• מתאים לבדיקה ואפיון של מגוון תאים פוטו־וולטאיים

• טווח זרם רחב: 10µA עד 16A

• טווח מתח: 10mV עד 20V

• מדידה אוטומטית של עקומות I-V

• פונקציית Trigger לסנכרון עם Flash Simulator

• פונקציית מיתוג לשליטה ב־Shutter של מדמה השמש

• חישוב פרמטרים כגון Rs ו־Rsh

• אפשרות לחיבור Multichannel Switcher

• שילוב עם פירנומטרים וחיישני טמפרטורה

• תוכנה ייעודית להצגת נתונים, ניתוח וניהול תוצאות
