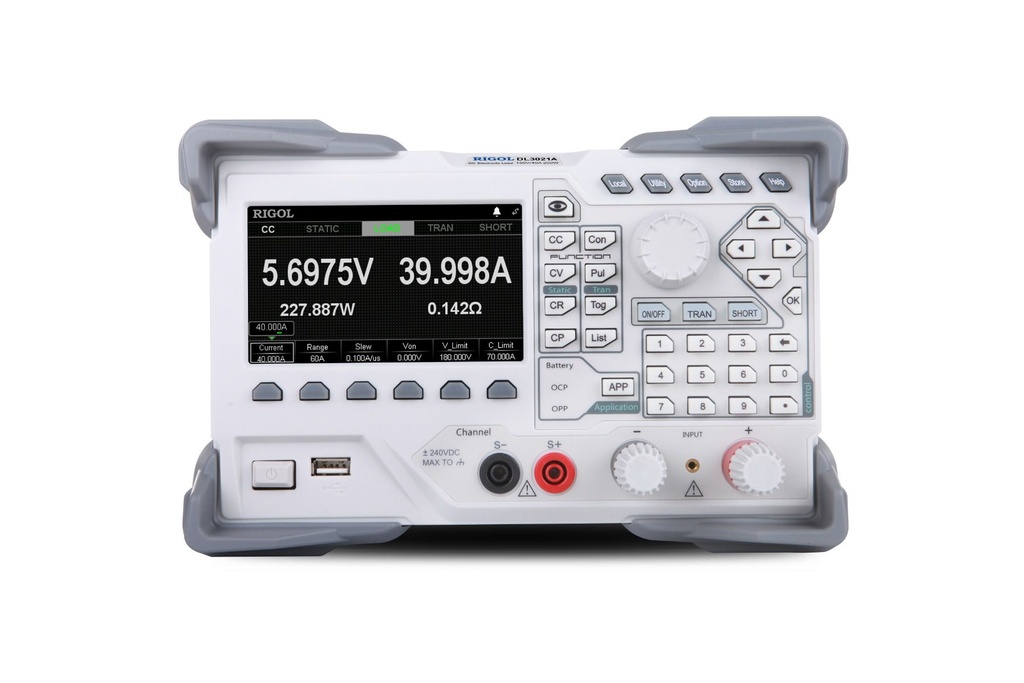

RIGOL DL3021A
עומס אלקטרוני DC בהספק 200W, ערוץ יחיד, מתח DC עד 150V, זרם עד 40A, קצב עליית זרם של 3.0A/µs.
סדרת DL3000 היא סדרת עומסים אלקטרוניים מתוכנתים מסוג DC, חסכונית ומשתלמת, עם ממשק משתמש ידידותי וביצועים מצוינים.
הסדרה כוללת מגוון ממשקי תקשורת מרחוק לצורך התאמה לצרכי בדיקה שונים בתחומי הפיתוח והבדיקות במגוון תעשיות, כולל אלקטרוניקה לרכב ותאי דלק.
דגמים
DL3021 / DL3021A:
ערוץ יחיד, מתח DC עד 150V, זרם עד 40A, הספק כולל עד 200W.
.
תכונות עיקריות
• מצב דינמי עד 30 kHz
• קצב עליית זרם מתכוונן: 0.001 A/µs עד 5 A/µs
• רזולוציית מדידה מינימלית: 0.1 mV / 0.1 mA
• מסך TFT LCD בגודל 4.3 אינץ’, המציג מספר פרמטרים ומצבי עבודה בו־זמנית
• הגנות מובנות מפני:
- מתח יתר (OVP)
- זרם יתר (OCP)
- הספק יתר (OPP)
- טמפרטורת יתר (OTP)
- מתח הפוך
מצבי עבודה
• 4 מצבים סטטיים:
- CC — זרם קבוע
- CV — מתח קבוע
- CR — התנגדות קבועה
- CP — הספק קבוע
• 3 מצבים דינמיים:
- Continuous
- Pulsed
- Toggled
פונקציות נוספות
• פונקציית List עם תמיכה בעריכת עד 512 צעדים
• בדיקות סוללה
• בדיקות OCP ו־OPP
• פונקציות בדיקות ייצור (Factory Test)
• פונקציית בדיקת קצר
• זיכרון לשמירת מצב לאחר כיבוי
ממשקי תקשורת
• RS232
• USB
• LAN
אופציונלי
• מודול USB-GPIB
