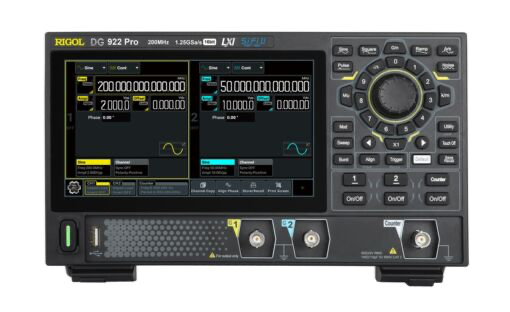

RIGOL DG922 Pro
Function Generator 100MHz 2 channel,250MSa/s sample rates,16bit resolution,16Mpt memory depth,7digits/s counter
סדרת DG900 של RIGOL מספקת תדרים של עד 100MHz, רזולוציה של 16 ביט וזיכרון לצורות גל שרירותיות בעומק של עד 16 Mpts. טכנולוגיית SiFi II מוסיפה יכולות סינון מתקדמות ומאפשרת הפקת אותות באיכות גבוהה, מה שהופך את הסדרה לאחת מסדרות מחוללי האותות הגמישות בשוק.
דגם RIGOL DG992 הוא מחולל פונקציות / צורות גל שרירותיות בעל 2 ערוצים, רוחב פס של 100MHz, קצב דגימה של 250MSa/s וזיכרון בעומק של 16 Mpts.
תכונות עיקריות
טכנולוגיית SiFi II (Signal Fidelity II) – יצירת צורות גל שרירותיות נקודה-אחר-נקודה לשחזור מדויק של האות ללא עיוותים. קצב הדגימה מדויק וניתן לכוונון, עם Jitter נמוך עד 200ps בכל צורות הגל, כולל Sine ו-Pulse.
תדר יציאה מרבי בגל סינוס: 100MHz.
עומק זיכרון של 16 Mpts לכל ערוץ עבור צורות גל שרירותיות.
2 ערוצים כסטנדרט, בעלי ביצועים זהים ומתפקדים כשני מקורות אות עצמאיים.
יציבות תדר גבוהה של ±1ppm ורעש פאזה נמוך עד -105dBc/Hz.
מחולל הרמוניות מובנה עד הרמוניה מסדר 8.
מד תדרים מובנה ברזולוציה של 7 ספרות/שנייה וברוחב פס של 240MHz.
עד 160 צורות גל שרירותיות מובנות, המתאימות למגוון יישומים בתחומי ההנדסה, אלקטרוניקה רפואית, אלקטרוניקה לרכב, עיבוד מתמטי ועוד.
קצב דגימה של עד 250MSa/s ורזולוציה אנכית של 16 ביט.
תמיכה בעריכת רצפים של צורות גל שרירותיות (Sequence) וביצירת צורות גל באמצעות תוכנת מחשב.
מגוון אפשרויות אפנון אנלוגיות ודיגיטליות: AM, FM, PM, ASK, FSK, PSK ו-PWM.
פונקציית Waveform Combine לשילוב צורות גל מוגדרות עם צורות גל בסיסיות.
פונקציית Channel Tracking המאפשרת סנכרון ועדכון הפרמטרים של שני הערוצים בהתאם להגדרות המשתמש.
ממשקי USB Host ו-USB Device כסטנדרט, כולל תמיכה ב-USB-GPIB.
מסך מגע TFT צבעוני בגודל 3 אינץ׳.
תמיכה ביציאות RS232, PRBS ו-Dual-Tone.
