Wika GIR-10 0-50ppmv

יישומים

• איתור, זיהוי ומדידה של דליפות גז SF6 בציוד חשמלי מבודד גז.

• קביעת שיעור דליפת הגז במסגרת בדיקות סופיות ובקרת איכות של ציוד המכיל גז SF6.

מאפיינים עיקריים

• רגישות גבוהה במיוחד: זיהוי ריכוזי גז SF6 נמוכים עד 0.6 ppmv.

• זיהוי סלקטיבי: הגלאי מגיב באופן ייעודי לגז SF6, ללא השפעה של לחות ותרכובות אורגניות נדיפות נפוצות (VOC).

• טכנולוגיית אינפרא-אדום מתקדמת: חיישן בטכנולוגיית NDIR למדידות מדויקות ואמינות.

• זמן תגובה מהיר: מאפשר איתור מהיר והערכת חומרת הדליפה.

• הפעלה ידידותית: צגים דיגיטליים ברורים ביחידת המדידה הידנית וביחידה הראשית.

• כיול במפעל: המכשיר מכויל באמצעות גזי ייחוס מאושרים להבטחת אמינות המדידה.

• איפוס ריכוז הרקע: אפשרות לקיזוז ריכוזי SF6 הקיימים בסביבת המדידה.

• התראה קולית (אופציונלית): התרעה כאשר ריכוז הגז חורג מסף שהוגדר מראש, בהתאם לגרסת המכשיר.

תיאור המוצר

איתור מדויק של דליפות גז SF6

גלאי הדליפות GIR10 מבוסס על טכנולוגיית אינפרא-אדום מתקדמת ומיועד לזיהוי ריכוזים נמוכים במיוחד של גז SF6. המכשיר מספק פתרון מקצועי לאיתור דליפות ולהערכת עוצמתן במערכות חשמל ובציוד מבודד גז.

עם יכולת זיהוי של ריכוזים נמוכים עד 0.6 ppmv, הגלאי מתאים לבדיקות תחזוקה, בדיקות תקינות ובקרת איכות של ציוד חשמלי.

טכנולוגיית מדידה מתקדמת באינפרא-אדום

הגלאי פועל בטכנולוגיית NDIR – Non-Dispersive Infrared, המאפשרת זמני תגובה מהירים ומדידות יציבות ואמינות, גם בעת זיהוי דליפות קטנות במיוחד.

עקרון המדידה הסלקטיבי מאפשר זיהוי ייעודי של גז SF6, תוך מניעת השפעות של לחות ותרכובות אורגניות נדיפות נפוצות על תוצאות המדידה.

הפעלה נוחה וגמישה

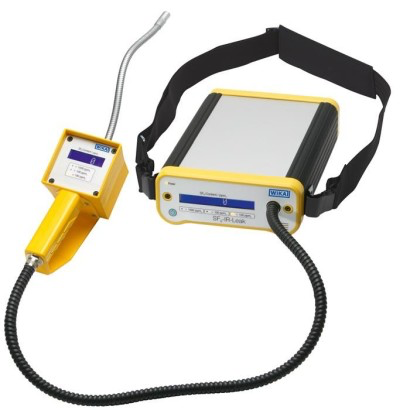

מערכת GIR10 כוללת יחידת מדידה ידנית ויחידת בקרה ראשית, כאשר שתיהן מצוידות בצגים דיגיטליים ברורים המאפשרים קריאה נוחה של ריכוזי הגז בזמן אמת.

הגלאי מצויד בגשש גמיש המאפשר גישה נוחה לנקודות בדיקה צפופות או קשות להגעה. מסנן כניסה ניתן להחלפה מונע חדירת חלקיקים למערכת המדידה ומגן על חיישן האינפרא-אדום.

משאבה פנימית שואבת באופן רציף דגימות גז דרך תא המדידה של החיישן, ומבטיחה תנאי מדידה עקביים ואמינים.

זיהוי דליפות אמין ומדויק

המערכת כוללת פונקציה לאיפוס ריכוז הרקע, המאפשרת לקזז ריכוזי SF6 הקיימים בסביבת המדידה. לאחר איפוס ערך הרקע ל־0 ppmv, כל קריאה חיובית מצביעה על עלייה בריכוז הגז, ובכך מקלה על איתור מקור הדליפה.

בהתאם לגרסת המכשיר, ניתן לקבל התראה קולית כאשר ריכוז הגז חורג מערכי הסף שהוגדרו מראש.

גלאי GIR10 משלב רגישות גבוהה, טכנולוגיית זיהוי סלקטיבית באינפרא-אדום ותפעול פשוט ונוח, ומספק פתרון מקצועי ואמין לאיתור דליפות SF6, לבדיקות ציוד וליישומי תחזוקה במערכות חשמל.
